SEBS沥青改性剂颗粒代加工_SBS沥青改性剂颗粒代加工

SEBS沥青改性剂颗粒代加工_SBS沥青改性剂颗粒代加工

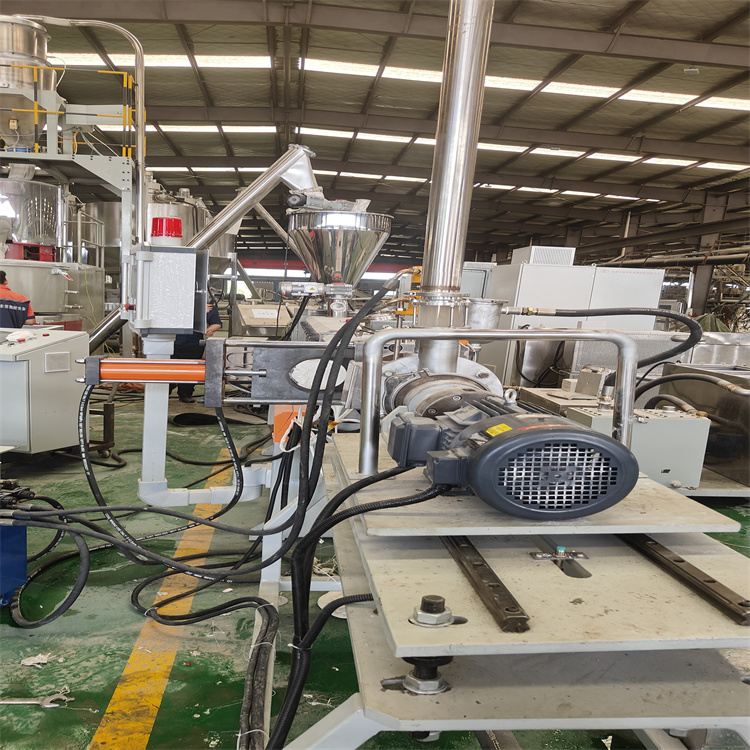

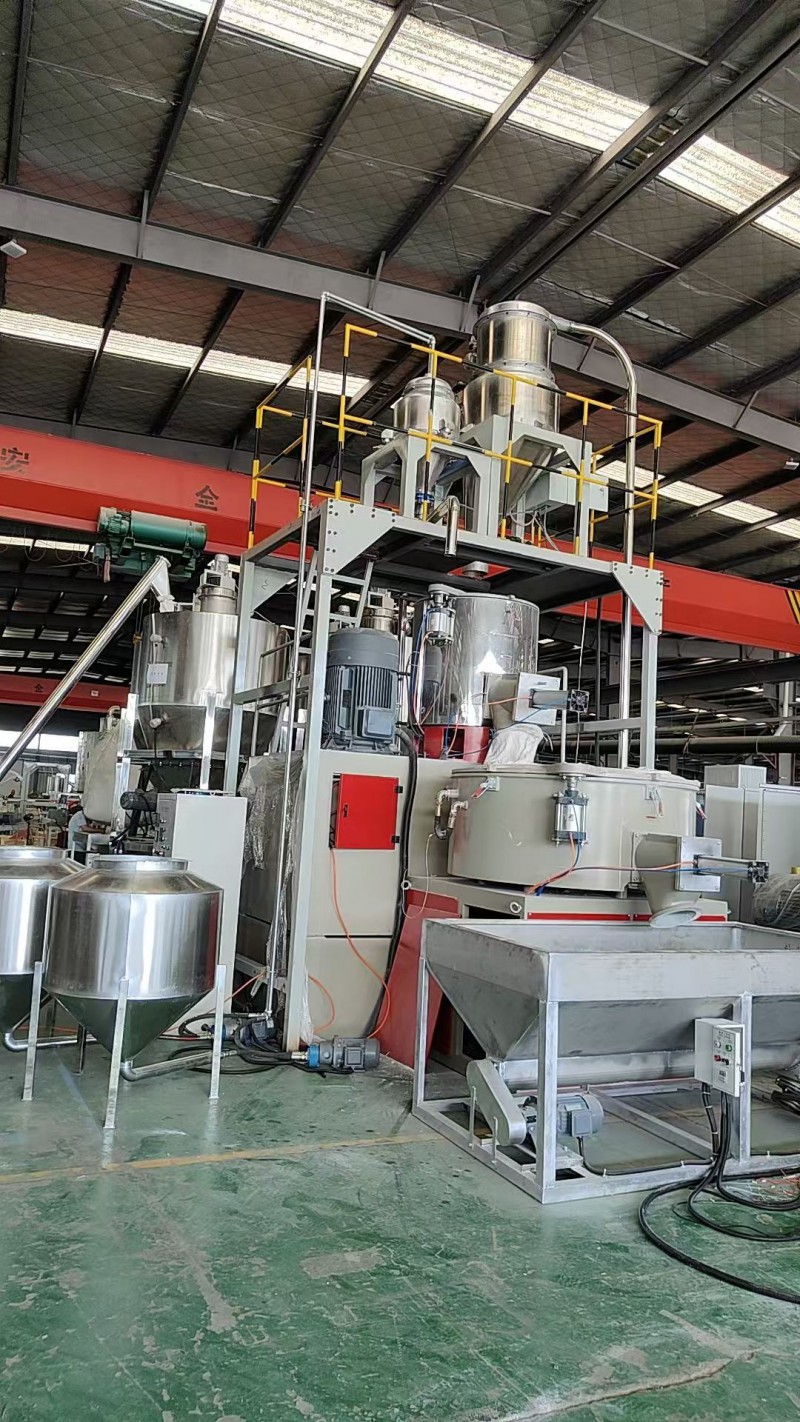

1. 代加工工艺流程：先验收SEBS原料并抽样检测熔体流动速率，接着在70 - 80℃下干燥2 - 3小时至含水率低于0.1%；随后按配方精准称量原料，经高速混合机先低速预混再高速混合至均匀；再用双螺杆挤出机塑化输送，挤出后通过水下或风冷切粒机切成2 - 4mm颗粒；后冷却至40℃以下，经振动筛选除不合格品后即可包装。

2. 配方：核心原料为SEBS，搭配增塑剂（如白油）、填充剂（碳酸钙等）、抗氧化剂等。例如某抗开裂配方中，沥青70 - 90份搭配SEBS颗粒15 - 20份，还可加入空心玻璃微珠制成核壳结构颗粒，同时辅以聚乙烯醇纤维、偶联剂等提升与沥青的结合效果。

3. 加工温度：干燥阶段温度70 - 80℃；双螺杆挤出机分段控温，一区150 - 160℃，逐区升温至五区190 - 200℃，模头温度190 - 200℃；切粒后冷却水温控制在15 - 25℃，风冷需将颗粒温度降至40℃以下。

4. 应用领域：核心用于道路沥青改性，像高速公路、市政主干道、桥梁铺装等场景，能提升路面抗老化、抗高低温开裂及抗车辙能力；也可用于道路相关的建筑密封剂、防水涂层，此外还可延伸用于与基建配套的电线电缆护套等领域。

结合行业研究现状和实际应用需求，SEBS沥青改性剂颗粒的配方研发主要围绕提升相容性、适配极端工况、践行环保低碳等方向推进，具体如下：

1. 提升与沥青的相容性：SEBS极性较低，与沥青中沥青质几乎不混溶易出现相分离问题。一方面可采用马来酸酐对SEBS进行接枝改性（即SEBS - g - MAH），通过引入活性官能团增强与沥青的化学键合；另一方面可搭配KH - 560等偶联剂，或添加高岭石等黏土化合物，强化SEBS与沥青各组分的界面结合力，提升储存稳定性。

2. 针对性优化极端工况性能：针对不同环境和场景定制配方，比如湿热地区可加入退役风机叶片粉末、废旧高密度PE，搭配复合增塑剂，提升沥青抗车辙和耐水损能力；寒冷地区可复配POE等弹性体，调整SEBS充油比，增强低温抗裂性；重载路段则可添加碳纳米管等材料，协同提升沥青的刚性和抗变形能力。

3. 环保低碳与固废资源化：契合“双碳”目标，配方中可大量融入固废原料，例如用预处理废旧机油做增塑剂，掺入废旧轮胎胶粉、回收包装材料制成的废旧高密度PE等；还可探索生物基助剂替代传统化学添加剂，像采用玉米淀粉发酵衍生的生物聚合物搭配SEBS，降低全生命周期碳排放。

4. 平衡性能与降本：在保证性能的前提下控制成本，可将SEBS与低成本材料复配，如用多磷酸、硬沥青等部分替代SEBS；也可在配方中加入碳酸钙等廉价填充剂，同时搭配少量功能助剂，既不明显降低改性效果，又能减少SEBS用量，此外还可通过PP、LLDPE等基础树脂与SEBS共混，在优化刚性和韧性的同时控制原料成本。

5. 强化抗老化与功能拓展：一方面添加二烷基二硫代磷酸锌等抗氧化剂，或受阻胺光稳定剂，延缓紫外线和高温导致的SEBS老化降解；另一方面可研发功能复合型配方，比如加入磷氮协同阻燃体系，适配机场跑道等特殊场景；或搭配光催化材料，开发自清洁型改性剂，拓展应用场景。

http://hkbhsw.com/

沥青改性剂造粒机_PE沥青改性剂造粒机http://hkbhsw.com/contents/248/181.html

空调阻尼块生产线_阻尼丁基胶泥挤出机

SEBS/再生橡胶颗粒设备_SEBS再生橡胶造粒生产线http://hkbhsw.com/contents/249/182.html

PE沥青改性剂造粒造机_JDL_沥青改性剂造粒机http://hkbhsw.com/contents/248/178.html

SEBS/再生橡胶设备代加工_SEBS/再生橡胶造粒代加工http://hkbhsw.com/contents/249/179.html

沥青改性剂造粒机_沥青改性剂母料生产线http://hkbhsw.com/contents/250/180.html

沥青改性剂造粒机http:jdjix.com contents 254 39.html
